MaxiScope MP408
Osciloscópio automóvel de quatro canais para utilização com computador ou tablet MaxiSYS compatível. Permite observar e testar sinais de componentes e circuitos elétricos e eletrónicos, com alimentação diretamente pela ligação USB.
- Quatro canais e resolução de 12 bits
- Largura de banda de 20 MHz
- Análise de sinais LIN, CAN e FlexRay
- Gravação e revisão de formas de onda
Osciloscópio automóvel de quatro canais
O MP408 permite observar sinais elétricos através de um computador ou tablet MaxiSYS compatível. A alimentação é fornecida pela ligação USB, facilitando a utilização junto do veículo.
- Resolução vertical de 12 bits e largura de banda de 20 MHz.
- Ajuste automático da escala de tensão e da base de tempo.
- Controlo dos quatro canais por cores.
- Análise de sinais em redes LIN, CAN eFlexRay.
Guardar e comparar sinais
As formas de onda podem ser guardadas e consultadas posteriormente. Os parâmetros de medição, a escala e o ponto de disparo podem ser ajustados manualmente.
- Memória partilhada de 32 milhões de amostras.
- Até 1000 formas de onda na memória intermédia.
- Ligação USB2.0 e estrutura com proteção em borracha.
Especificações técnicas
| Canais | 4 |
|---|---|
| Resolução vertical | 12 bits |
| Largura de banda | 20 MHz |
| Precisão | 1% |
| Sensibilidade | 10 mV/div a 20 V/div |
| Intervalo de entrada | ±50 mV a ±100 V, em 11 escalas |
| Impedância de entrada | 1 MΩ em paralelo com 22 pF |
| Acoplamento | AC / DC |
| Proteção de sobrecarga | ±200 V |
| Memória intermédia | 32 milhões de amostras partilhadas |
| Memória de formas de onda | Até 1000 formas de onda |
| Base de tempo | 100 ns/div a 1000 s/div |
| Amostragem máxima | 1–2 canais: 80 MS/s; 3–4 canais: 20 MS/s |
| Interface | USB 2.0 |
| Alimentação | Pela porta USB |
| Dimensões | 190 × 115 × 38 mm |
| Peso | <500 g |
| Temperatura de funcionamento | 0 a 50 °C; precisão indicada entre 15 e 40 °C |

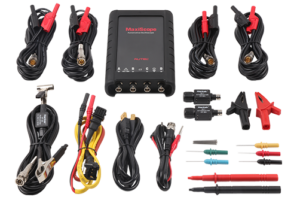

Acessórios
- Cabo USB de 1,5 m
- Pinça de ignição secundária
- Dois atenuadores 20:1
- Pinças crocodilo pequenas e grandes
- Pontas de multímetro
- Quatro cabos de teste blindados de 3 m
- Cabo de derivação de 2 pinos
- Conjunto de sondas de agulha
Documentação
Documentos originais do fabricante, no idioma disponibilizado em cada ficheiro.
